黏滯流體阻尼器主要由活塞、缸體、端蓋、阻尼介質和連接體組成。活塞將缸體一分為 二 ，活塞在缸體內往復運動過程中，阻尼介質在兩個分隔腔體內迅速流動，介質的分子間， 介質與活塞產生劇烈的摩擦，介質在通過活塞孔時產生巨大的節流阻尼，這些作用的合力成 為阻尼力。流動中產生的阻尼力，將地震動能，通過活塞在阻尼介質中的往復運動轉化為熱 量耗散掉，使活塞運動速度逐漸降低，達到阻尼耗能的目的。

　　由于黏滯流體阻尼器是一種無剛度的速度相關型阻尼器，工作時不會改變結構的固有動 力特性，其只對結構提供附加阻尼，阻尼力一位移滯回曲線飽滿近似矩形，使其具有穩定的 動力特性和很強的耗能能力。

　　產品特點：

　　◆耗能早，耗能能力強，與速度相關，可方便實現小震耗能;

　　◆對結構剛度影響小，設計時可不考慮其靜剛度;

　　◆布置靈活，鏈接方式多樣，方便與建筑協調;

　　◆可用于結構抗風設計。

　　粘滯耗能阻尼器的主要尺寸和技術參數

　　原理公式為：F=CVα

　　式中： ：F 為阻尼力(kN) ：C 阻尼系數(kN/(mm/s) ：V 活塞運動的速度(mm/s) ：速度指數，根據工程要求進行設計選定，

　　一般在 0.01～1 之間取值。當 =1 時，則為 線性阻尼。 一般建筑物減震使用 0.15 左右，隔震使用 0.15~0.3。橋梁等需要經受日常溫度變化引 起的慢速熱位移的結構使用 0.3~0.5。



　　粘滯阻尼器技術參數表

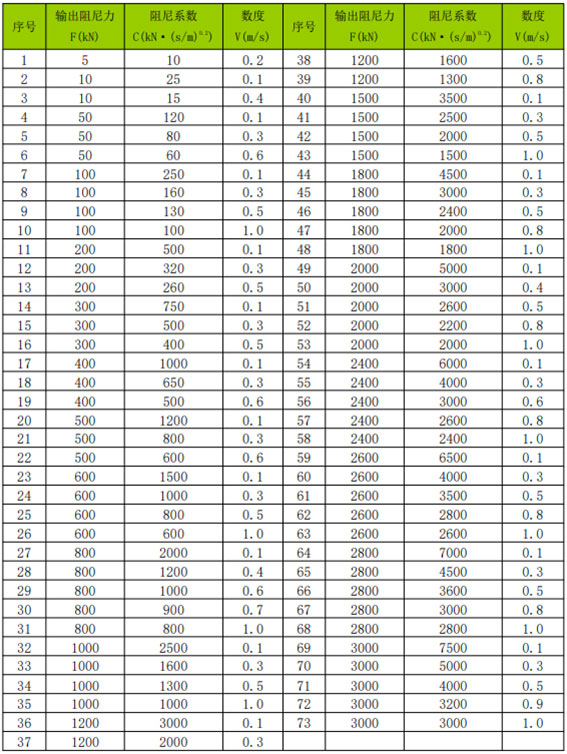

　　VFD 粘滯流體阻尼器技術參數列表 1(指數α=0.2)

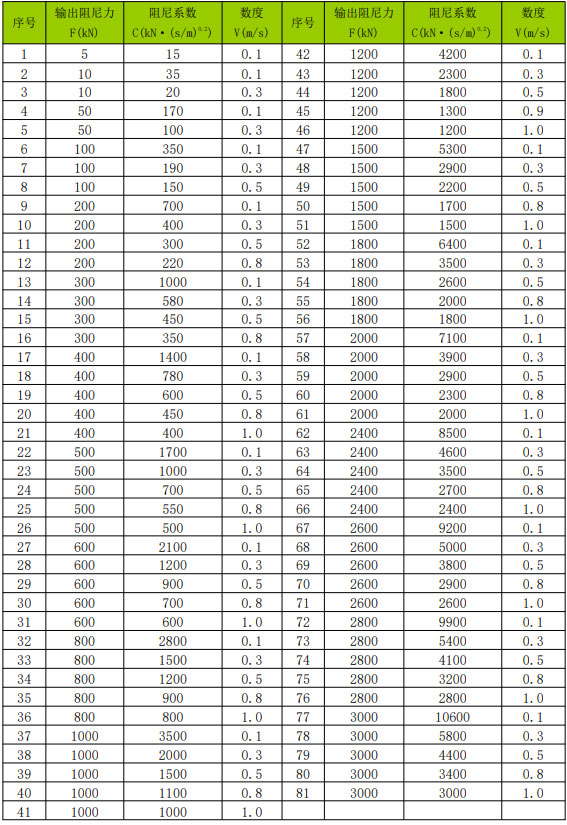

　　VFD 粘滯流體阻尼器技術參數列表 2(指數α=0.25)

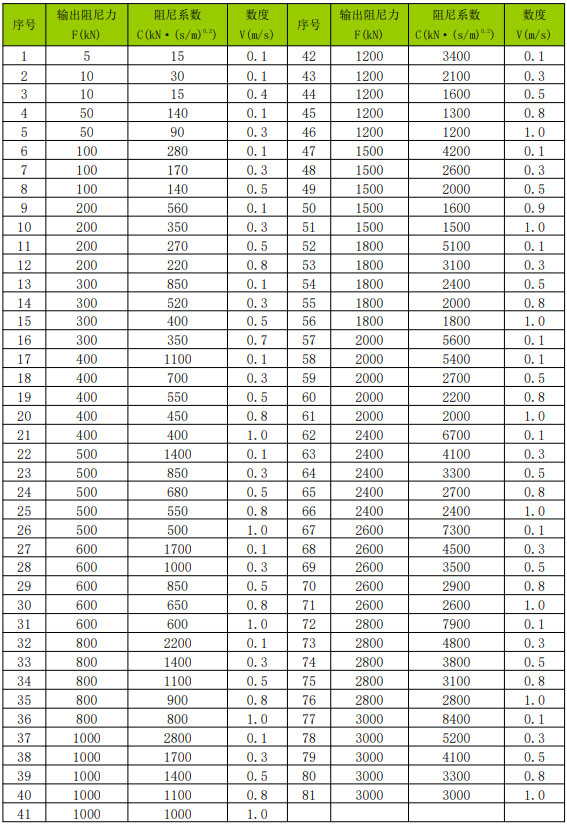

　　VFD 粘滯流體阻尼器技術參數列表 3(指數α=0.3)

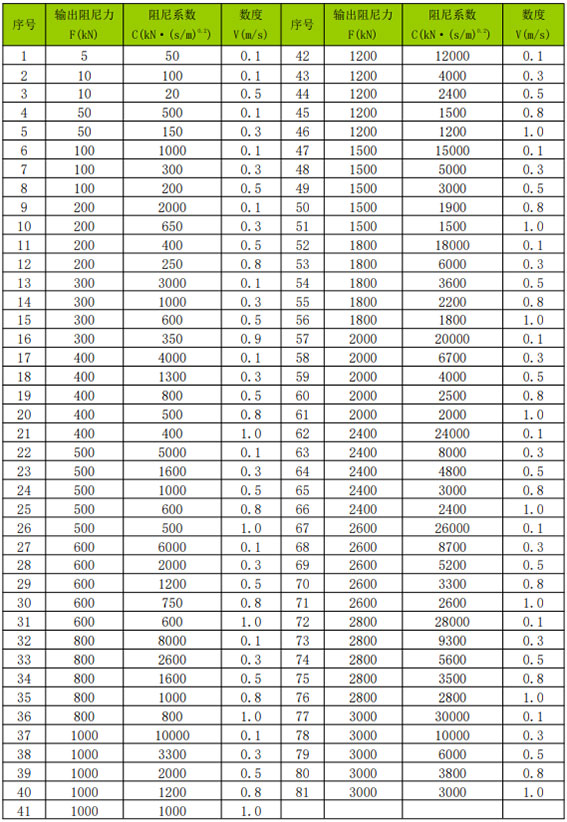

　　VFD 粘滯流體阻尼器技術參數列表 4(指數α=0.35)

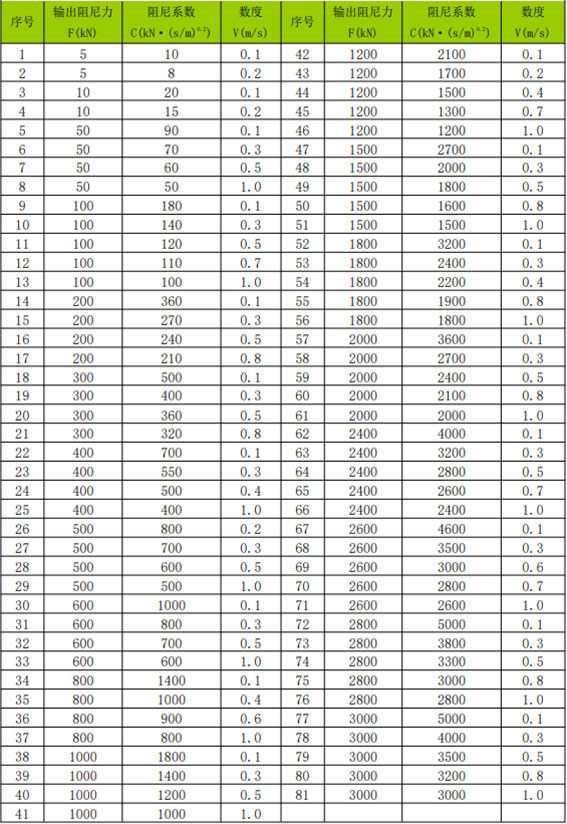

　　VFD 粘滯流體阻尼器技術參數列表 5(指數α=0.4)

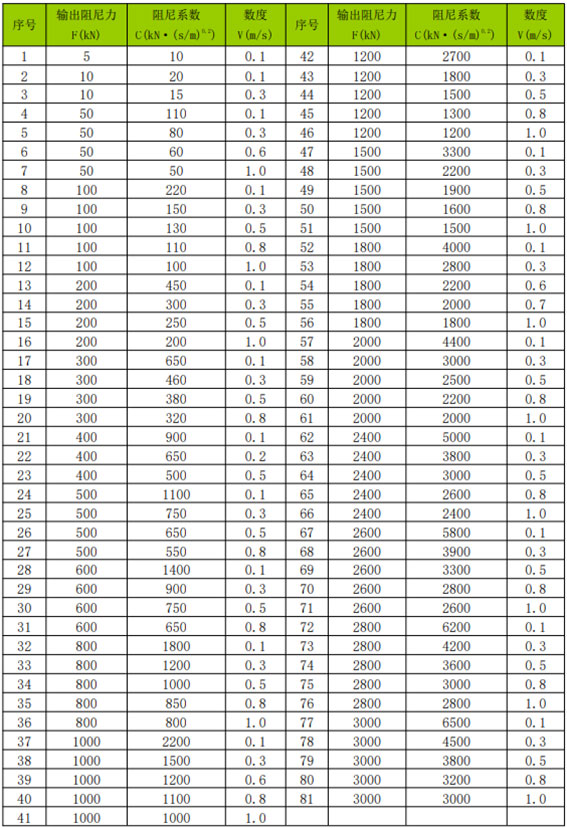

　　VFD 粘滯流體阻尼器技術參數列表 6(指數α=0.45)

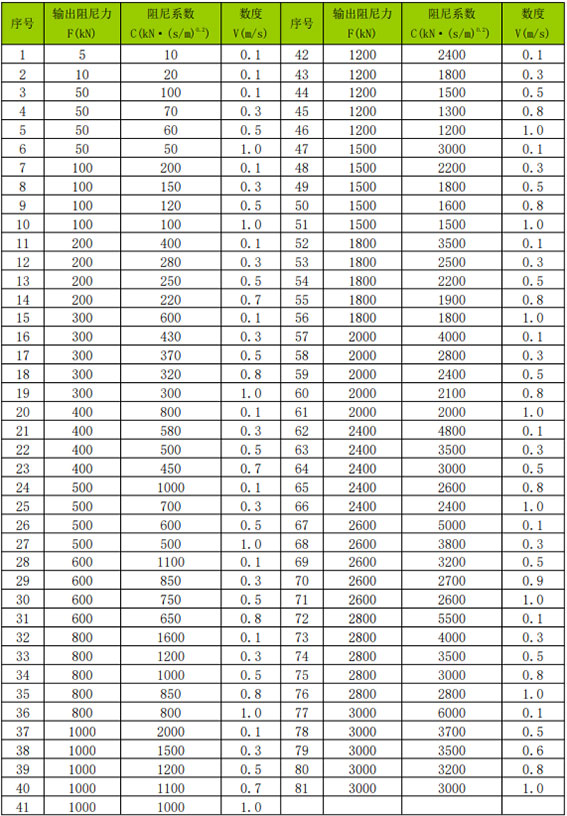

　　VFD 粘滯流體阻尼器技術參數列表 7(指數α=0.5)



　　VFD 粘滯流體阻尼器技術參數列表 8(指數α=0.55)



　　VFD 粘滯流體阻尼器技術參數列表 9(指數α=1)
